Опубликованные отраслевые решения, нормативные подходы и инженерный комментарий БЮРО 542.
01 Граница применимости
Типовое решение — не проект.
Опубликованные технические решения показывают принцип.
Применение на конкретном объекте требует обследования, проверки исходных данных, конструктивной адаптации и необходимых расчётов.
02 Инженерная классификация
Не каталог конструкций. Карта принципов.
9 публичных решений собраны в 5 типологий. Каждое решение раскрыто от концептуальной визуализации или редакционной схемы к вопросам инженерной адаптации.
Тип / 01
Сетчатые защитные контуры
Независимый верхний сетчатый контур сочетается с локальными боковыми преградами и не передаёт нагрузку на оборудование.
Решение / 01

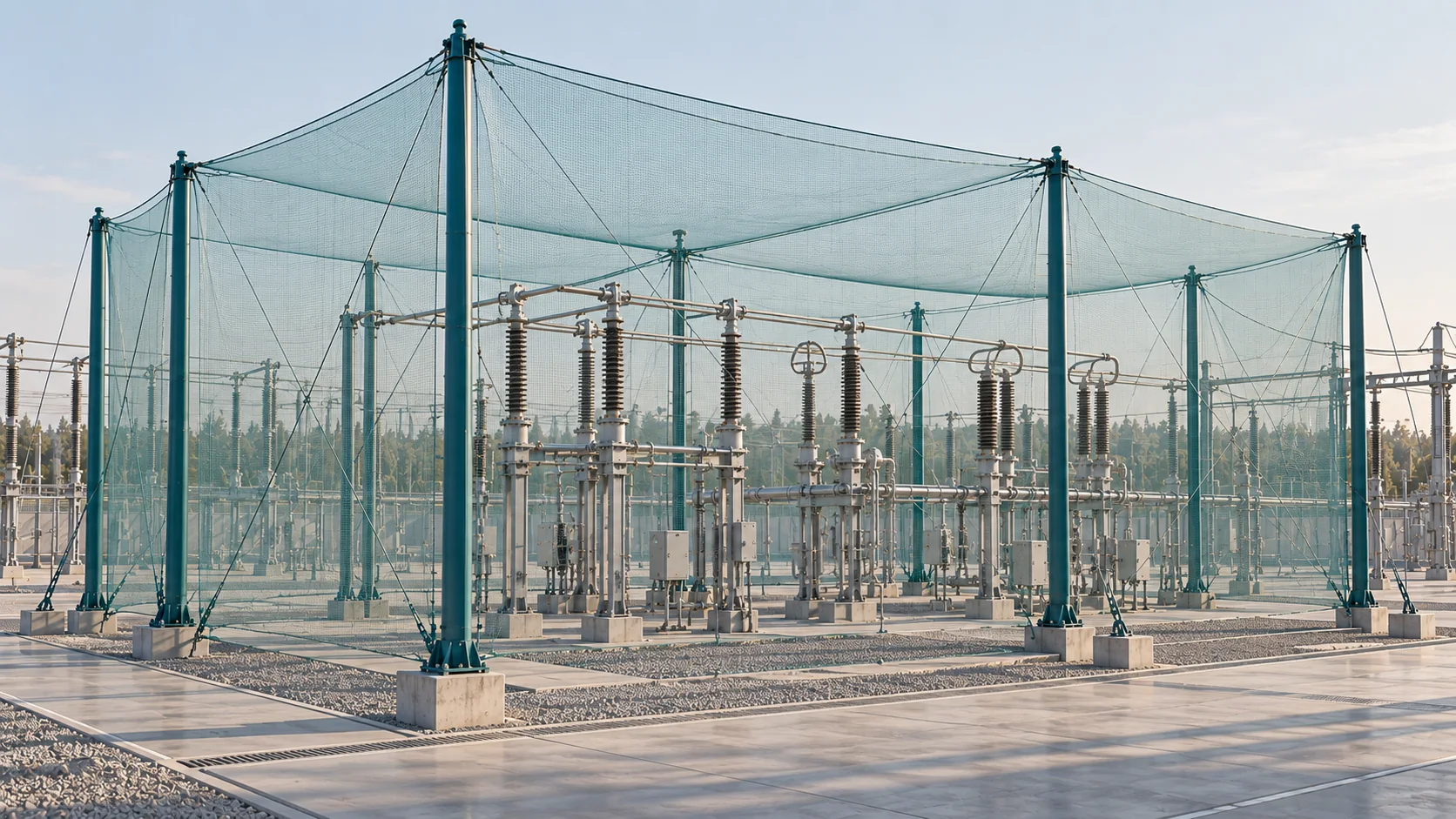

Верхняя сетчатая преграда с боковыми защитными барьерами
Объект
Трансформатор
Тип системы
Сетчатые защитные контуры
Концептуальная визуализация БЮРО 542 Не рабочий чертёж
Схема принципа
Редакционная схема принципа · не рабочий чертёж
Принцип
Разнести верхнее и боковое экранирование по самостоятельным элементам, оставив вокруг трансформатора проверяемое пространство для эксплуатации и ремонта.
Где применимо
Как исходная типология для открыто установленного трансформаторного оборудования, если площадка допускает отдельные опоры, анкеры и безопасные проходы.
Что проверять
Геометрию и электрические расстояния; охлаждение и пожарные сценарии; доступ к арматуре и замену оборудования; основания опор; снег, ветер, лёд и провисание; расчётные специальные воздействия и отказ повреждённого элемента; монтаж рядом с действующим оборудованием; молниезащиту, кабельные трассы и маслоприёмные устройства.
Ограничения
Схема не задаёт размеры, материал сетки, несущую способность или состав боковых преград. Её нельзя переносить на площадку без обследования, расчёта и проверки эксплуатационных сценариев.
Решение / 02
Независимая сетчатая оболочка вокруг вертикального резервуара
Объект
Вертикальный резервуар
Тип системы
Сетчатые защитные контуры
Схема принципа
Редакционная схема принципа · не рабочий чертёж
Принцип
Передать нагрузки оболочки на отдельные мачты, анкеры и фундаменты, сохранив технологические и пожарные зоны резервуара.
Где применимо
Для одиночных вертикальных резервуаров при наличии свободного периметра и подтверждённой возможности разместить мачты и анкеры вне критичных эксплуатационных зон.
Что проверять
Диаметр контура и высоты; обвалование, пожарный доступ и арматуру; замену сетки и доступ к кровле; основания мачт и анкеров; ветер, лёд, провисание и температура; специальные воздействия и обрыв элемента; натяжение и монтажную последовательность; молниезащиту, пенопроводы и площадки обслуживания.
Ограничения
Схема не подтверждает эффективность для конкретного воздействия и не учитывает продукт, категорию резервуара или условия площадки. Мачты и анкеры нельзя размещать по иллюстрации.
Тип / 02
Независимые несущие конструкции
Пространственное покрытие на самостоятельном каркасе формирует внешний контур над трансформатором и может сочетаться с боковыми преградами.
Решение / 01

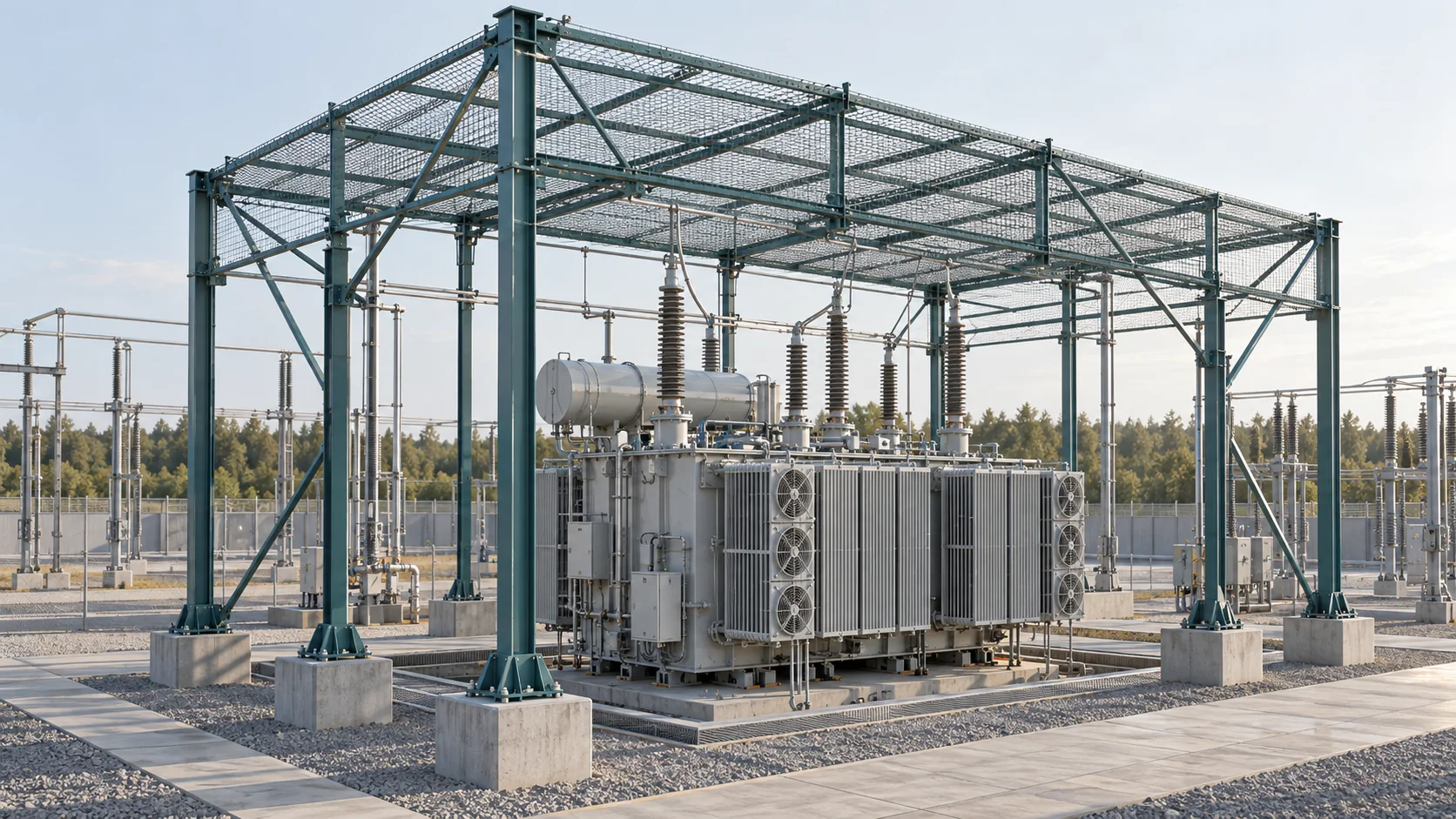

Независимое пространственное покрытие над трансформатором
Объект
Трансформатор
Тип системы
Независимые несущие конструкции
Концептуальная визуализация БЮРО 542 Не рабочий чертёж
Схема принципа
Редакционная схема принципа · не рабочий чертёж
Принцип
Передать нагрузки покрытия на отдельные опоры, конструктивно не связанные с оборудованием, и предусмотреть обслуживаемые секции защитного контура.
Где применимо
Для открытых трансформаторных зон, где можно вынести опоры за эксплуатационные и пожарные проходы и обеспечить монтаж крупного каркаса.
Что проверять
Пролёт, высоту и электрические расстояния; охлаждение и пожарный доступ; раскрытие или демонтаж секций; фундаменты и неравномерные перемещения; снег, ветер, лёд и водоотвод; специальные воздействия и прогрессирующее повреждение; монтажную последовательность; молниезащиту, кабели и существующие основания.
Ограничения
Источник подтверждает только компоновочный принцип. Показанные пролёты, отметки, форма опор и состав покрытия не являются типовой спецификацией.
Решение / 02
Пространственный навес над вертикальным резервуаром
Объект
Вертикальный резервуар
Тип системы
Независимые несущие конструкции
Схема принципа
Редакционная схема принципа · не рабочий чертёж
Принцип
Перенести верхний защитный контур на независимый каркас с минимальным вмешательством в существующее сооружение.
Где применимо
Для резервуарных зон, где допустим крупный пролёт и можно вынести опоры за пределы обвалования либо обосновать их размещение.
Что проверять
Фундаменты, пролёт, монтажную схему, ветровой подсос, снег, водоотвод, молниезащиту, пожарные разрывы и доступ к кровле резервуара.
Ограничения
В источнике приведена концепция; тип покрытия и опор требует расчётного выбора.
Решение / 03

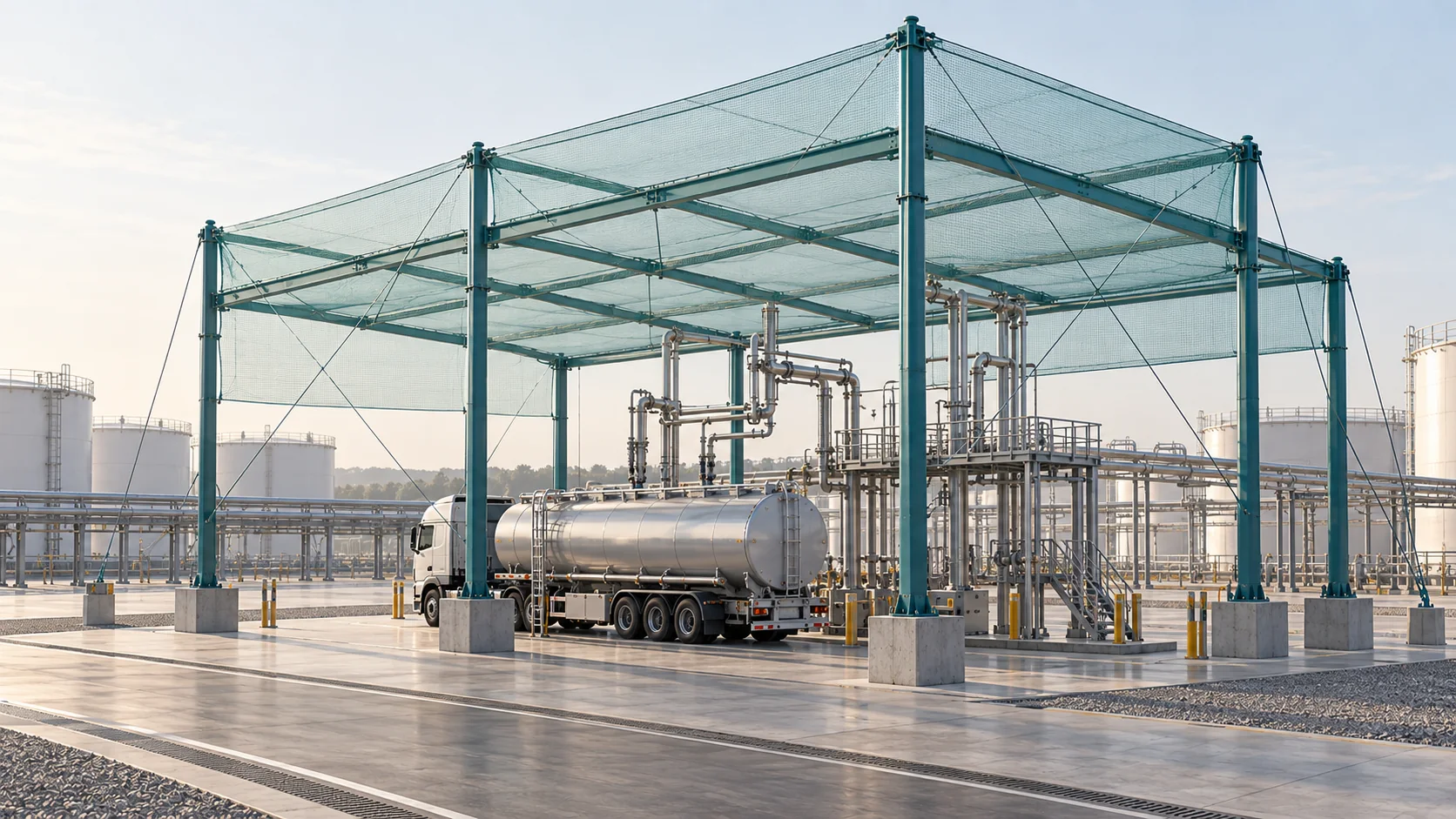

Независимое покрытие над погрузочно-разгрузочной зоной
Объект
Промышленное здание
Тип системы
Независимые несущие конструкции
Концептуальная визуализация БЮРО 542 Не рабочий чертёж
Схема принципа
Редакционная схема принципа · не рабочий чертёж
Принцип
Поставить внешний каркас по границам транспортной и технологической зоны, сохранив рабочий габарит и независимость от существующих конструкций.
Где применимо
Для открытых погрузочных и технологических площадок, где после моделирования движения техники можно найти безопасные линии опор и зоны монтажа.
Что проверять
Транспортный габарит и траектории; режим погрузки, освещение и эвакуацию; доступ к оборудованию и замену секций; фундаменты и покрытия площадки; снег, ветер и водоотвод; специальные воздействия и повреждение пролёта; крановые операции и этапность; существующие здания, эстакады и инженерные сети.
Ограничения
Положение опор, высоту и пролёт нельзя назначать до проверки логистики. Решение неприменимо, если внешний каркас перекрывает обязательные транспортные, пожарные или эвакуационные маршруты.
Тип / 03
Тросово-сетчатые системы
Боковая сетчатая плоскость работает через систему тросов и самостоятельных анкеров, формируя вынесенный контур перед защищаемой зоной.
Решение / 01

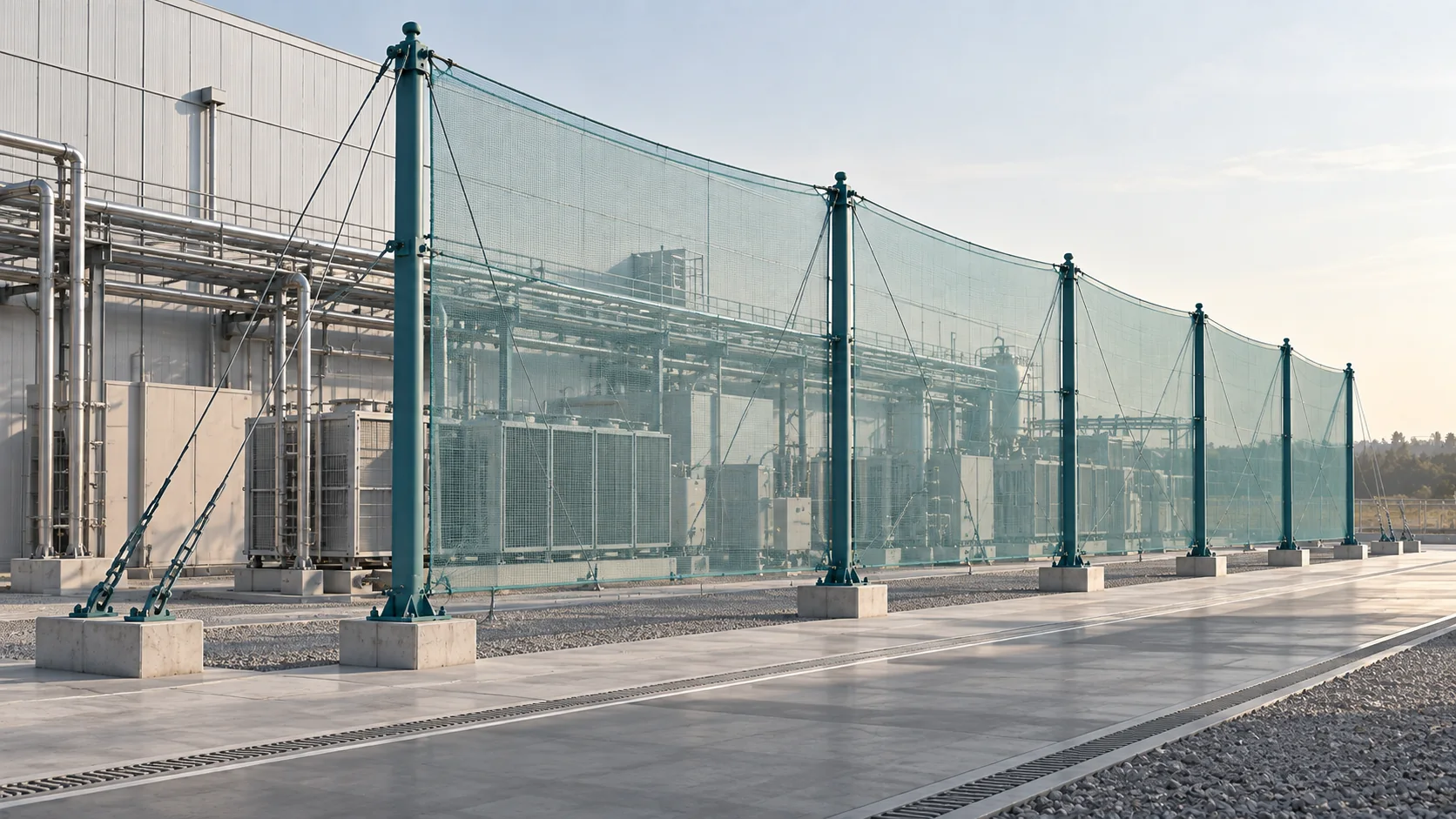

Боковой сетчатый экран на тросовой системе
Объект
Складское здание
Тип системы
Тросово-сетчатые системы
Концептуальная визуализация БЮРО 542 Не рабочий чертёж
Схема принципа
Редакционная схема принципа · не рабочий чертёж
Принцип
Передать усилия от сетчатого заполнения через тросы на опоры и анкеры, не включая существующее здание в несущую схему без отдельного обоснования.
Где применимо
Для локальных складских и производственных зон, где есть территория для анкеровки, контроля провисания и безопасного обслуживания натяжной системы.
Что проверять
Положение экрана и рабочие габариты; проходы и пожарный доступ; замену участка сетки и контроль натяжения; геологию и анкеры; ветер, лёд и температурные перемещения; расчётные воздействия и поведение оборванного троса; безопасное натяжение при монтаже; существующие траверсы, обвалование и коммуникации.
Ограничения
Исходные размеры, шаги анкеров и характеристики троса не переносятся. Система неприменима без безопасной зоны анкеровки и регламента контроля натяжения.
Тип / 04
Защитные покрытия
Самостоятельное крупнопролётное покрытие создаёт второй внешний контур над существующим складским зданием и может дополняться боковым экраном.
Решение / 01

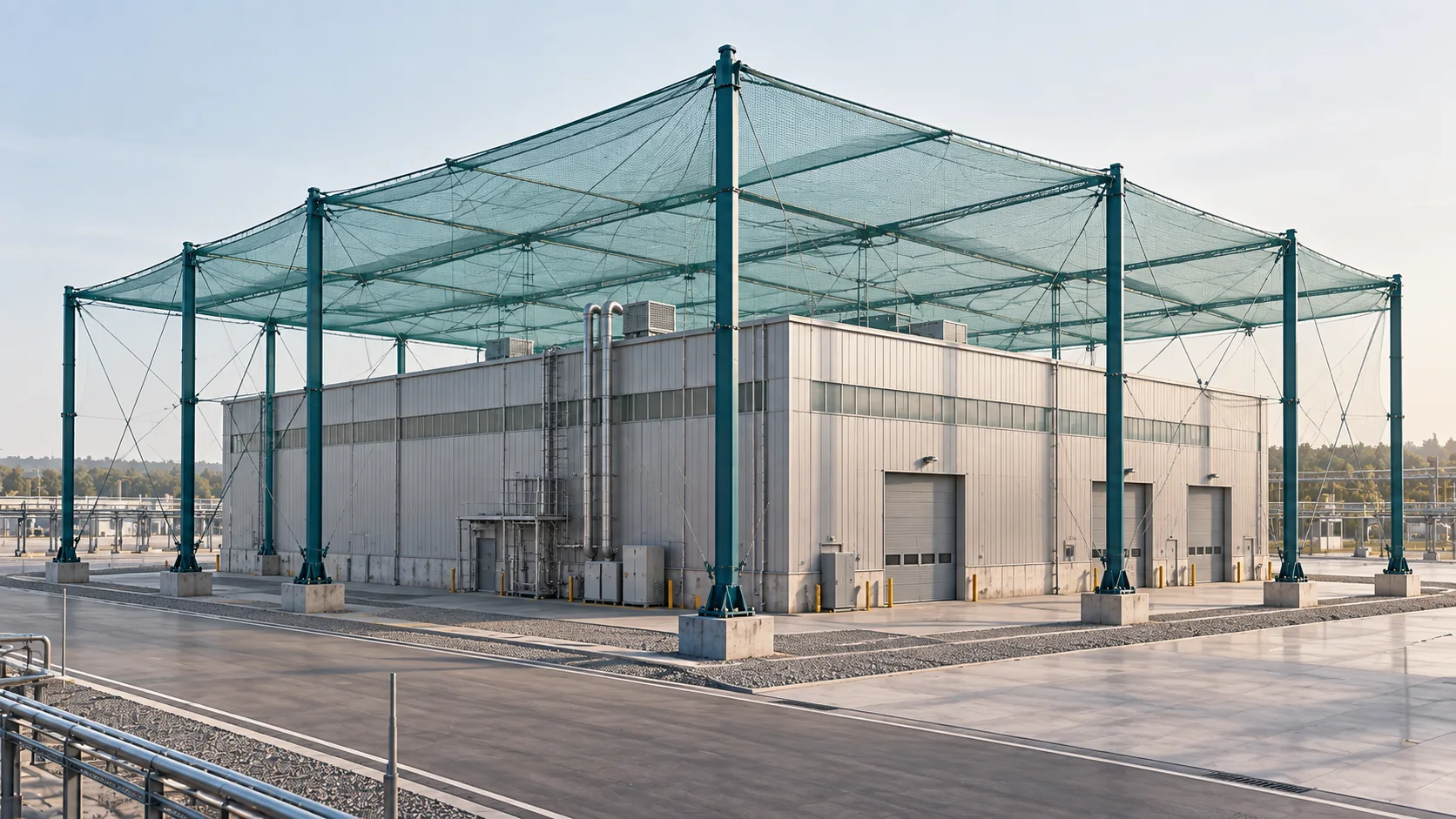

Независимое защитное покрытие над складским зданием
Объект
Складское здание
Тип системы
Защитные покрытия
Концептуальная визуализация БЮРО 542 Не рабочий чертёж
Схема принципа
Редакционная схема принципа · не рабочий чертёж
Принцип
Отделить защитную конструкцию от здания и передать её нагрузки на собственные опоры и фундаменты, сохранив доступ к кровле и фасадам.
Где применимо
Для отдельно стоящих складских и производственных зданий, если по периметру можно разместить опоры без блокирования пожарных проездов и инженерных сетей.
Что проверять
Пролёт и взаимное положение кровель; вентиляцию, эвакуацию и пожарные проезды; доступ к кровле и замену секций; фундаменты и сети; снеговые мешки, ветер, водоотвод и температура; специальные воздействия и локальное повреждение; монтаж на действующей площадке; несущую способность и деформации существующего здания.
Ограничения
Принцип не задаёт пролёт, высоту, тип несущей системы и состав заполнения. Решение нельзя применять там, где новый контур ухудшает эвакуацию, пожарный доступ или работу инженерных систем.
Решение / 02
Многослойное покрытие над зданием управления
Объект
Здание управления
Тип системы
Защитные покрытия
Схема принципа
Редакционная схема принципа · не рабочий чертёж
Принцип
Разделить несущий каркас, защитное заполнение и боковое замыкание, чтобы каждый элемент можно было рассчитать и обслуживать отдельно.
Где применимо
Для небольших отдельно стоящих зданий управления и диспетчерских после оценки существующего здания и его инженерных систем.
Что проверять
Несущую схему, вентиляцию, эвакуацию, кабельные вводы, снег и ветер, пожарный доступ, молниезащиту и возможность ремонта кровли.
Ограничения
Показанный набор слоёв не является универсальным и должен быть обоснован расчётом для заданных воздействий.
Тип / 05
Комбинированные преграды
Независимое верхнее покрытие сочетается с боковым сетчатым контуром и локальной массивной преградой у основания.
Решение / 01

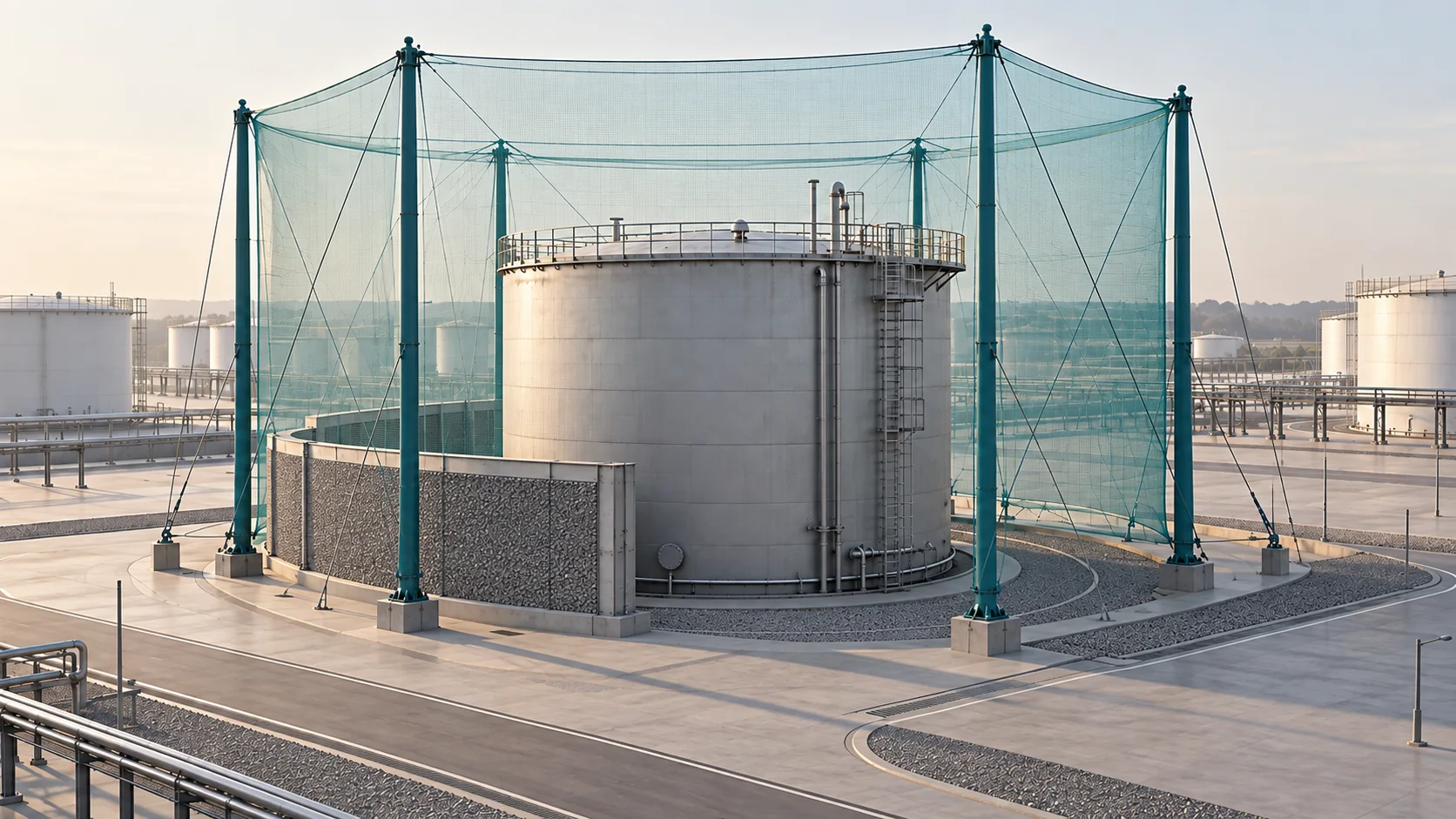

Покрытие с локальным грунтонаполненным боковым экраном
Объект
Вертикальный резервуар
Тип системы
Комбинированные преграды
Концептуальная визуализация БЮРО 542 Не рабочий чертёж
Схема принципа
Редакционная схема принципа · не рабочий чертёж
Принцип
Назначить разным элементам разные функции и объединить их общей компоновочной и расчётной моделью, не превращая систему в случайный набор изделий.
Где применимо
Как исходная комбинированная типология для резервуарных зон после проверки свободного пространства, пожарной схемы и допустимости тяжёлого локального экрана.
Что проверять
Взаимное положение всех контуров; пожарную эксплуатацию и дренаж; заменяемость сетки и доступ к резервуару; основания покрытия и тяжёлого экрана; снег, ветер, лёд и вода; специальные воздействия и взаимодействие элементов; последовательность монтажа; обвалование, трубопроводы и существующие фундаменты.
Ограничения
Комбинацию нельзя собирать по аналогии из независимых типовых изделий. Состав, взаимное положение и расчётные функции каждого элемента должны быть обоснованы для конкретной площадки.
03 Следующий шаг
От принципа — к решению для объекта
Определим состав исходных данных, проверим ограничения и разработаем конструктивную схему для вашей площадки.
